一、背景

在城市建设和日常运营中，排水管道的安全性和稳定性至关重要。然而由于施工和运营过程中的多种因素，如不均匀沉降和环境影响，排水管道可能会出现结构性缺陷和功能性缺陷，导致无法有效发挥作用。这些问题可能引发污水泄漏、交通受阻等不便，对城市居民的生活质量和城市环境造成负面影响。特别在暴雨天气，排水管道排水不畅的问题更为突出，可能导致城市积水严重，影响居民的正常生活和出行。

为了确保排水管道的正常运行和延长其使用寿命，必须对现有排水管道进行定期和专业的检测。这种检测不仅能够及时发现管道存在的安全隐患，为管网养护和修复提供有力依据，还有有效预防和减少排水管道破坏和变形等问题的发生。因此，加强排水管道的检测工作，对于保障城市排水系统的安全稳定运行具有重要意义。

二、管道检测目的

1、评估地下管网整体状况：通过对地下管网的全面检测，了解其整体运行状态，掌握管网宏观情况；

2、识别管道病害类型：精确判断管道的功能性病害与结构性病害，为后续的维护和管理提供准确依据。

3、制定修理计划：根据管道损坏的具体情况，区分轻重缓急，提出科学、合理的预防性修理计划或紧急抢修方案；

4、建立管理档案：保存管内影像资料，建立完善的管道管理档案，为后续维护和管理提供详实的数据支持。

三、管道检测方式

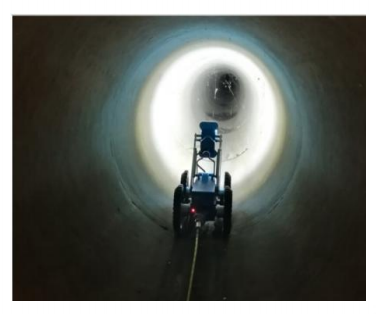

1、电视检测（CCTV检测）

电视检测，又称CCTV检测，主要用于新建管道竣工验收、在运行管道健康状况（养护与修复需求）检查、清洗疏通效果检查、非开挖修复前后检查。适用于无水及少水的管道检测，对管道的材质无特殊要求，爬行器能够在控制器的控制下自由爬行比较长的一段距离，一般检测长度为150米，最长可以检测的管道长度几千米。成像效果好，像素高，能够直接显示缺陷的图像，检测效果比较直观。

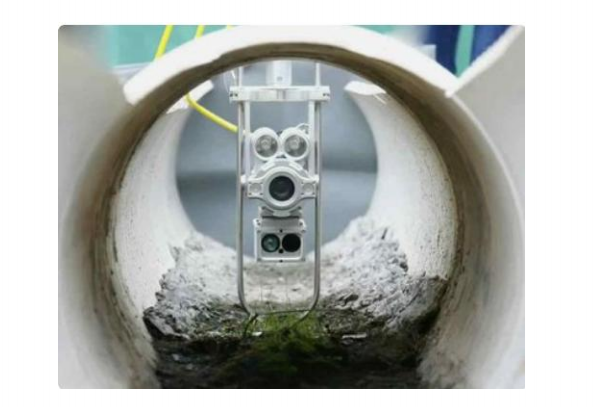

2、潜望镜检测（QV检测）

潜望镜检测，又称QV检测，是一种快速检测技术，利用可调节长度的控制杆将配置可调焦距的高清探头放入检查井中，工作人员在地面通过主控器实时录制并保存被检测对象的内部影像，可快捷抓取、保存缺陷图像，通过键盘可录入检测信息，叠加显示并保存在视频画面中。其集成度高、小巧轻便。适用于管道内部情况的快速检测诊断，对管道基本情况进行把握。潜望镜检测（QV检测）同样对检测的管道管材没有特殊要求，适用于各种管径的管道检测。

3、声纳检测

声纳检测是一种采用声波反射原理对管道变形、淤泥量化分析的检测技术。适用于管道内满水或水位较高，且不具备降水条件。声纳检测能提供准确的量化数据，检测和鉴定管道的破损情况比较准确，对管道材质无要求，能够进行长距离管道检测。能够有效地检测积泥和管内异物，为管道的清理和维护提供有力支持。

四、依据标准

城镇排水管道检测与评估技术规程 CJJ 181-2012

排水管道电视和声纳检测评估技术规程 DB31/T 444-2009

城镇公共排水管道检测与评估技术规程 DB44/T 1025-2012

深圳市市政排水管道电视及声纳检测评估技术规程（试行）

排水管渠功能等级评定标准 Q/BDG JS001-GW05-2012

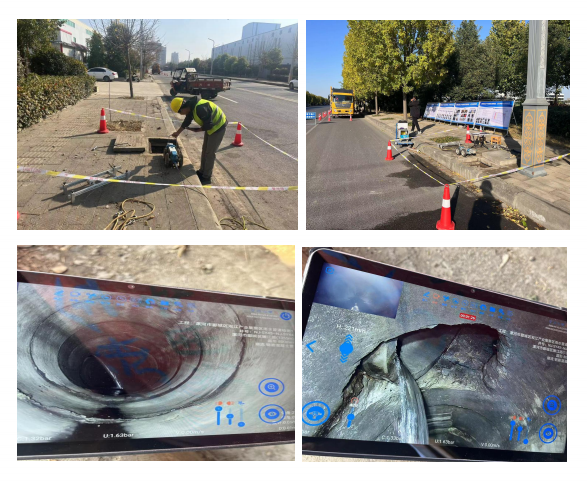

五、检测现场案例
